OSD23Z LEP Optyczna czujka dymu z gniazdem GNW12

Optyczna czujka dymu OSD23Z LEP z gniazdem GNW12

Czujka dymu OSD23Z przeznaczona jest do wykrywania obecności dymu będącego produktem spalania lub żarzenia typowych materiałów stanowiących elementy konstrukcyjne oraz elementy wyposażenia wnętrz w powietrzu w początkowej fazie powstawania pożaru. Parametry elektryczne czujki OSD23 LEP umożliwiają stosowanie jej z powodzeniem w systemach sygnalizacji pożaru. Urządzenie przystosowane do pracy w pomieszczeniach zamkniętych, w których w normalnych warunkach nie występuje dym, kurz.

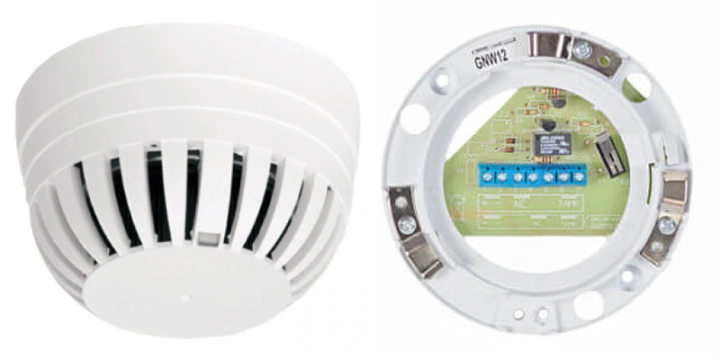

Czujka w zestawie z gniazdem GNW12. Gniazdo GNW12 służy do podłączenia czujki OSD23 do typowego systemu alarmowego, pracującego przy napięciu zasilającym w linii dozorowej 12V. Oprócz zasilania czujki, gniazdo GNW12 umożliwia podłączenie izolowanej galwanicznie linii alarmowej, linii sabotażowej oraz pozwala na łatwe odłączenie czujki z miejsca zainstalowania dla celów serwisowych (czyszczenie).

Gniazdo GNW12 zbudowane jest jako pojedynczy moduł elektroniczny osadzony w obudowie z tworzywa sztucznego przystosowanej do montażu na suficie za pomocą np. kołków rozporowych w rozstawie 90mm. Urządzenie wyposażone jest w złącza umożliwiające podłączenie czujki OSD23/03 oraz złącza śrubowe stanowiące listwę zaciskową linii dozorowej. Styki przekaźnika alarmowego (3,4,5) i mikroprzełącznika sabotażowego TAMPER (6,7) są odizolowane od części elektronicznej modułu. Obudowa posiada (zrealizowaną w postaci plastikowego zatrzasku) mechaniczną blokadę uniemożliwiającą wymontowanie czujki OSD23 z gniazda bez użycia klucza. Rezygnacja z blokady polega na wyłamaniu plastikowego zatrzasku przed wkręceniem czujki.

Zasada działania OSD23Z LEP

Proces pomiaru gęstości dymu polega na detekcji światła odbitego od cząstek dymu, który przedostaje się do wnętrza komory pomiarowej poprzez szczeliny w koszyku, oraz otwory w specjalnym labiryncie optycznym, uniemożliwiającym jednocześnie dostanie się światła oraz owadów do wnętrza komory pomiarowej. Konstrukcja komory pomiarowej ma na celu uodpornienie czujki OSD23 na zewnętrzne światło, owady i przypadkowe nieistotne smugi dymu np. papierosowego.

Wnętrze komory jest oświetlane w odstępach 3 sekundowych silnymi błyskami światła podczerwonego wytworzonego przez specjalną laserującą diodę LED ustawioną pod takim kątem do osi detektora - diody PIN - aby bezpośrednio światło z diody nie oświetlało detektora. Stałe powtarzające się przekroczenie progu zadymienia komory pomiarowej powoduje przejście układu logicznego czujki w zatrzaskowy stan alarmowania.

Układ logiczny czujki nie wprowadzi czujki w stan alarmu jeżeli przekroczenie progu zadymienia będzie jednorazowe. Wyłączenie czujki ze stanu alarmowania jest możliwe po całkowitym przedmuchaniu czujki i obniżeniu zasilania poniżej 2V na minimum 1sec.

Czujka OSD23, wersje urządzenia

Czujka może być dostarczana w następujących, opcjonalnych wykonaniach:

• OSD23Z - czujka standardowa, dwustanowa z zatrzaskiem stanu alarmu.
• OSD23M - czujka sygnalizuje stan dozorowania krótkimi błyskami LED’a występującymi co około 3 sekundy, natomiast stan alarmowania ciągłym świeceniem LED’a.
• OSD23R - czujka samoczynnie przechodzi do stanu dozorowania ze stanu alarmowania po ustąpieniu zadymienia.
• OSD23MR - połączenie dwóch powyższych opcji.

Powyższy opis produktu dotyczy produktu w wersji OSD23Z oraz gniazda GNW12. Potrzebujesz czujki w innym wykonaniu, skorzystaj z wyszukiwarki naszego sklepu internetowego lub skontaktuj się z działem handlowym.
