OSD23Z LEP Optyczna czujka dymu z gniazdem GNP18

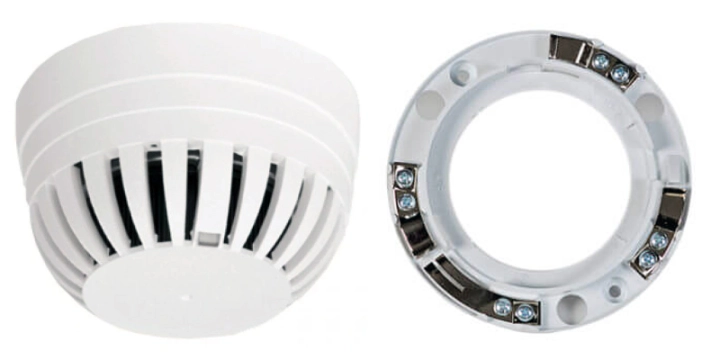

Optyczna czujka dymu OSD23Z LEP z gniazdem GNP18

Czujka dymu OSD23Z przeznaczona jest do wykrywania obecności dymu będącego produktem spalania lub żarzenia typowych materiałów stanowiących elementy konstrukcyjne oraz elementy wyposażenia wnętrz w powietrzu w początkowej fazie powstawania pożaru. Parametry elektryczne czujki OSD23 LEP umożliwiają stosowanie jej z powodzeniem w systemach sygnalizacji pożaru. Urządzenie przystosowane do pracy w pomieszczeniach zamkniętych, w których w normalnych warunkach nie występuje dym, kurz.

Czujka w zestawie z gniazdem GNP18. Gniazdo GNP18 służy do podłączenia czujki OSD23 do typowego, konwencjonalnego systemu przeciwpożarowego. Oprócz właściwego zasilania czujki, gniazdo GNP18 umożliwia podłączenie zewnętrznego wskaźnika zadziałania oraz pozwala na łatwe odłączenie czujki z miejsca zainstalowania dla celów serwisowych – czyszczenie.

Gniazdo GNP 18 jest elementem z tworzywa sztucznego, wyposażonym w złącza umożliwiające podłączenie czujki OSD 23. Jest przystosowane do montażu na suficie za pomocą np. kołków rozporowych w rozstawie 90mm. Obudowa posiada mechaniczną blokadę – plastikowy zatrzask – uniemożliwiającą wymontowanie czujki OSD 23 z gniazda bez użycia klucza. Rezygnacja z blokady polega na wyłamaniu plastikowego zatrzasku przed wkręceniem czujki.

Zasada działania OSD23Z LEP

Proces pomiaru gęstości dymu polega na detekcji światła odbitego od cząstek dymu, który przedostaje się do wnętrza komory pomiarowej poprzez szczeliny w koszyku, oraz otwory w specjalnym labiryncie optycznym, uniemożliwiającym jednocześnie dostanie się światła oraz owadów do wnętrza komory pomiarowej. Konstrukcja komory pomiarowej ma na celu uodpornienie czujki OSD23 na zewnętrzne światło, owady i przypadkowe nieistotne smugi dymu np. papierosowego.

Wnętrze komory jest oświetlane w odstępach 3 sekundowych silnymi błyskami światła podczerwonego wytworzonego przez specjalną laserującą diodę LED ustawioną pod takim kątem do osi detektora - diody PIN - aby bezpośrednio światło z diody nie oświetlało detektora. Stałe powtarzające się przekroczenie progu zadymienia komory pomiarowej powoduje przejście układu logicznego czujki w zatrzaskowy stan alarmowania.

Układ logiczny czujki nie wprowadzi czujki w stan alarmu jeżeli przekroczenie progu zadymienia będzie jednorazowe. Wyłączenie czujki ze stanu alarmowania jest możliwe po całkowitym przedmuchaniu czujki i obniżeniu zasilania poniżej 2V na minimum 1sec.

Czujka OSD23, wersje urządzenia

Czujka może być dostarczana w następujących, opcjonalnych wykonaniach:

• OSD23Z - czujka standardowa, dwustanowa z zatrzaskiem stanu alarmu.
• OSD23M - czujka sygnalizuje stan dozorowania krótkimi błyskami LED’a występującymi co około 3 sekundy, natomiast stan alarmowania ciągłym świeceniem LED’a.
• OSD23R - czujka samoczynnie przechodzi do stanu dozorowania ze stanu alarmowania po ustąpieniu zadymienia.
• OSD23MR - połączenie dwóch powyższych opcji.

Powyższy opis produktu dotyczy produktu w wersji OSD23Z oraz gniazda GNP18. Potrzebujesz czujki w innym wykonaniu, skorzystaj z wyszukiwarki naszego sklepu internetowego lub skontaktuj się z działem handlowym.
