Kontrola dostępu ROGER - proces aktualizacji systemu RACS 5.1 do wersji 5.2

Krok 1. Zaktualizuj oprogramowanie RogerVDM

Pobierz plik instalacyjny ze strony internetowej producenta i zainstaluj najnowsze oprogramowanie RogerVDM na komputerze.

Krok 2. Zaktualizuj oprogramowanie RogerSVC

Pobierz plik instalacyjny ze strony internetowej producenta i zainstaluj najnowsze oprogramowanie RogerSVC na komputerze.

Krok 3. Zaktualizuj oprogramowanie VISO *

Pobierz plik instalacyjny ze strony internetowej producenta i zainstaluj najnowsze oprogramowanie VISO na komputerze. Następnie uruchom program - przy pierwszym uruchomieniu przeprowadzi on aktualizację schematu bazy danych.

Krok 4. Zaktualizuj firmware kontrolera MC16 **

Pobierz plik firmware ze strony internetowej producenta i wypakuj zawartość pliku do wybranego katalogu.

Wprowadź kontroler do trybu serwisowego i zapisz konfigurację niskopoziomową:

1. Odłącz zasilanie kontrolera.
2. Zewrzyj linie CLK i DTA.
3. Podłącz zasilanie kontrolera, wszystkie diody LED (od LED1 do LED8) zaczną pulsować.
4. Odczekaj co najmniej 6 sekund.
5. Rozewrzyj linie CLK i DTA, diody LED przestają pulsować, zaświeci się LED2.
6. W programie RogerVDM wybierz Urządzenie -.
7. Wskaż model urządzenia, wersję firmware, kanał komunikacyjny (Ethernet).
8. Wpisz serwisowy adres IP kontrolera MC16 zdefiniowany w pliku IP.INI na karcie microSD kontrolera (fabryczny adres IP=192.168.0.213).
9. Wpisz hasło komunikacyjne.
10. Kliknij Połącz, program nawiąże połączenie z kontrolerem i automatycznie przejdzie do zakładki Konfiguracja.
11. Zapisz ustawienia konfiguracyjne do pliku na dysku (polecenie Zapisz do pliku…).

Wykonaj aktualizację firmware i wczytaj zapisane wcześniej ustawienia niskopoziomowe:

1. W programie RogerVDM wybierz Narzędzia -.
2. Kliknij Wybierz plik, a następnie wskaż plik .frg z nowym firmware pobranym ze strony www.roger.pl.
3. Po wgraniu firmware kontroler wykona reset i automatycznie uruchomi się w trybie serwisowym.
4. Połącz się ponownie z kontrolerem. Serwisowy adres IP nie uległ zmianie, natomiast hasło komunikacyjne na tym etapie jest puste.
5. Wybierz Narzędzia -, zdefiniuj klucz komunikacyjny i kliknij Ustaw klucz, następnie kliknij Zamknij.
6. Wybierz Odczytaj z pliku… i wskaż plik, w którym wcześniej zapisana została konfiguracja niskopoziomowa. Po wczytaniu konfiguracji kliknij Wyślij do urządzenia.
7. Rozłącz się z urządzeniem z poziomu programu RogerVDM i wykonaj reset zasilania kontrolera.
8. Kontroler jest gotowy do Konfiguracji wysokopoziomowej z programy VISO.

Krok 5. Konfiguracja z poziomu oprogramowania VISO

Dla każdego kontrolera MC16 z uaktualnionym oprogramowaniem firmware należy przeprowadzić poniższe czynności:

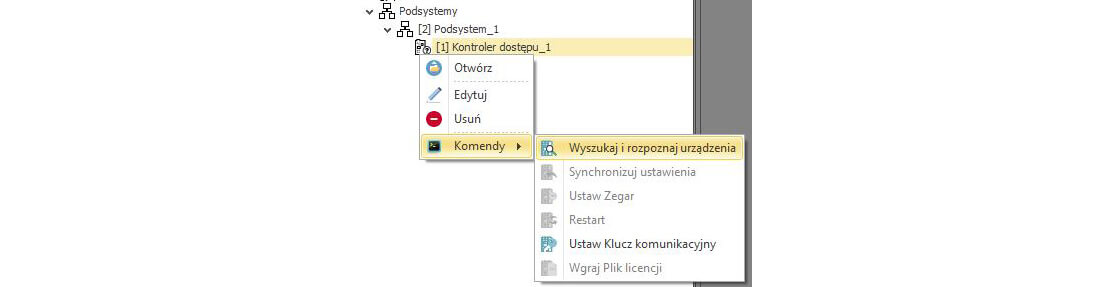

1. Wykonaj komendę: Wyszukaj i rozpoznaj urządzenia.

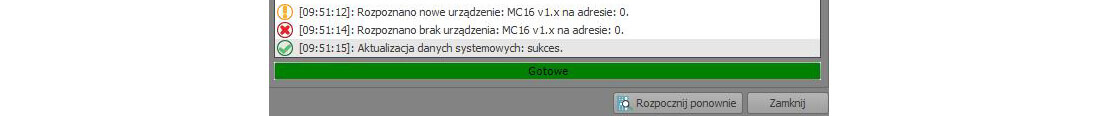

   Po zakończeniu procesu wyszukiwania system wyświetli informacje:

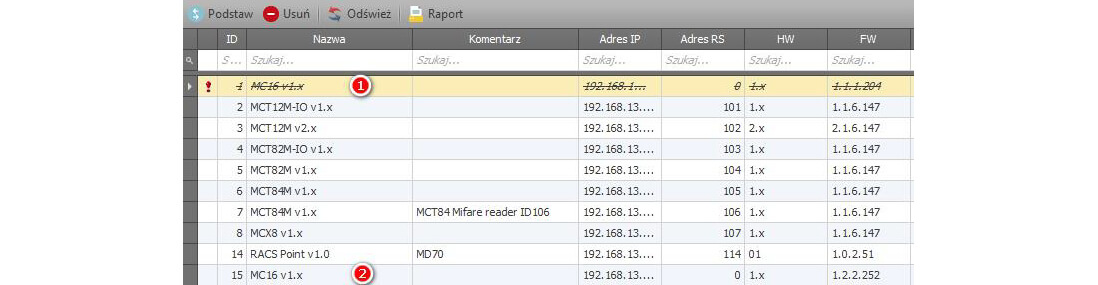

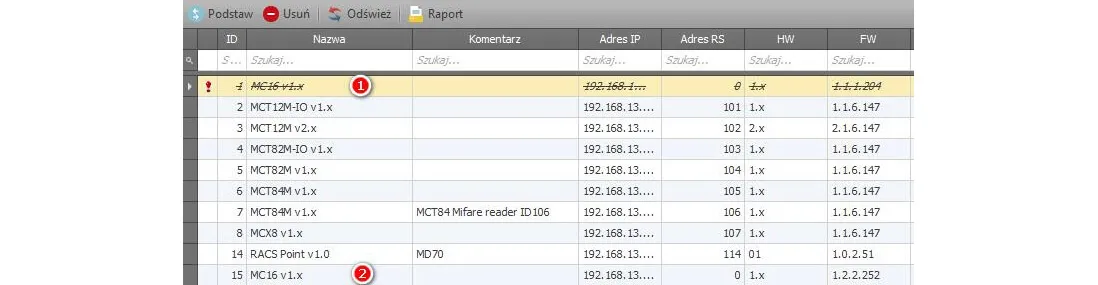

2. Otwórz okno: Zasoby sprzętowe. Na liście urządzeń powinien być wyświetlony kontroler MC16 w dwóch pozycjach:


   a następnie potwierdź wybór za pomocą przycisku OK.

3. Ustaw kursor myszy na przekreślonym kontrolerze i kliknij: Podstaw.

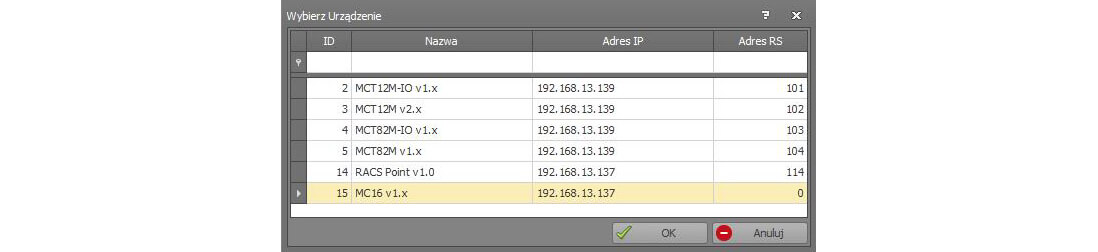

4. Wskaż kontroler MC16 jak poniżej:



   a następnie potwierdź wybór za pomocą przycisku OK.
5. Wykonaj synchronizację ustawień z kontrolerem.

* Przed przystąpieniem do aktualizacji systemu zalecane jest wykonanie kopii bazy danych, jak również wykonanie eksportu ustawień systemu do pliku JSON.

** Przed wgraniem firmware zalecany jest zapis konfiguracji niskopoziomowej kontrolera do pliku. Po wgraniu nowej wersji oprogarmowania w kontrolerze zostaną przywrócone ustawienia domyślne, w tym puste hasło komunikacyjne.
