Bariera i czujka OPTEX. Zewnętrzny system alarmowy, dobór detekcji i sposób działania

W krótkiej prezentacji sposobów i możliwości ochrony strefy zewnętrznej obiektu, posłużymy się przykładowymi urządzeniami japońskiej firmy OPTEX. Firma od ponad 40 lat zajmuje się projektowaniem i produkcją najwyższej klasy sprzętu dla systemów alarmowych i jest prekursorem w dziedzinie tworzenia detekcji obwodowej.

Biorąc pod uwagę ofertę firmy OPTEX, skupimy się wyłącznie na urządzeniach opartych na technologii PIR, ewentualnie PIR + MW. Są to wciąż najchętniej stosowane rozwiązania, także ze względu na dostępność i stosunkowo niewielki koszt w porównaniu z alternatywnymi systemami, jak detekcja światłowodowa czy laserowa.

System alarmowy - ochrona terenu zewnętrznego - od czego zacząć?

Budowę każdego systemu alarmowego należy rozpocząć od doboru centrali alarmowej. W pierwszej fazie musimy określić, choć w przybliżeniu, jego wielkość, czyli docelową ilość urządzeń detekcyjnych, co przełoży się na ilość wejść w centrali. W każdym przypadku zalecamy, aby wybrać centralę nieco większą lub taką, która posiada możliwość rozbudowy o kolejne linie za pomocą dedykowanych ekspanderów. Firma OPTEX nie jest producentem central, ale czujki czy detektory bez ograniczeń pasują do większości dostępnych na rynku alarmów innych producentów. Polecamy np. produkty firmy SATEL z rodziny INTEGRA lub PERFECTA, firmy DSC z rodziny PowerNeo lub np. centrale firmy ROPAM wyposażone od razu w komunikację GSM. Jeśli w obiekcie, który chcemy doposażyć w detekcję zewnętrzną funkcjonuje system alarmowy, należy sprawdzić typ i producenta centrali. W zdecydowanej większości przypadków nie powinien jednak wystąpić żaden problem techniczny przy takiej rozbudowie. Stosowane są zarówno czujki zewnętrzne, jak i bariery podczerwieni.

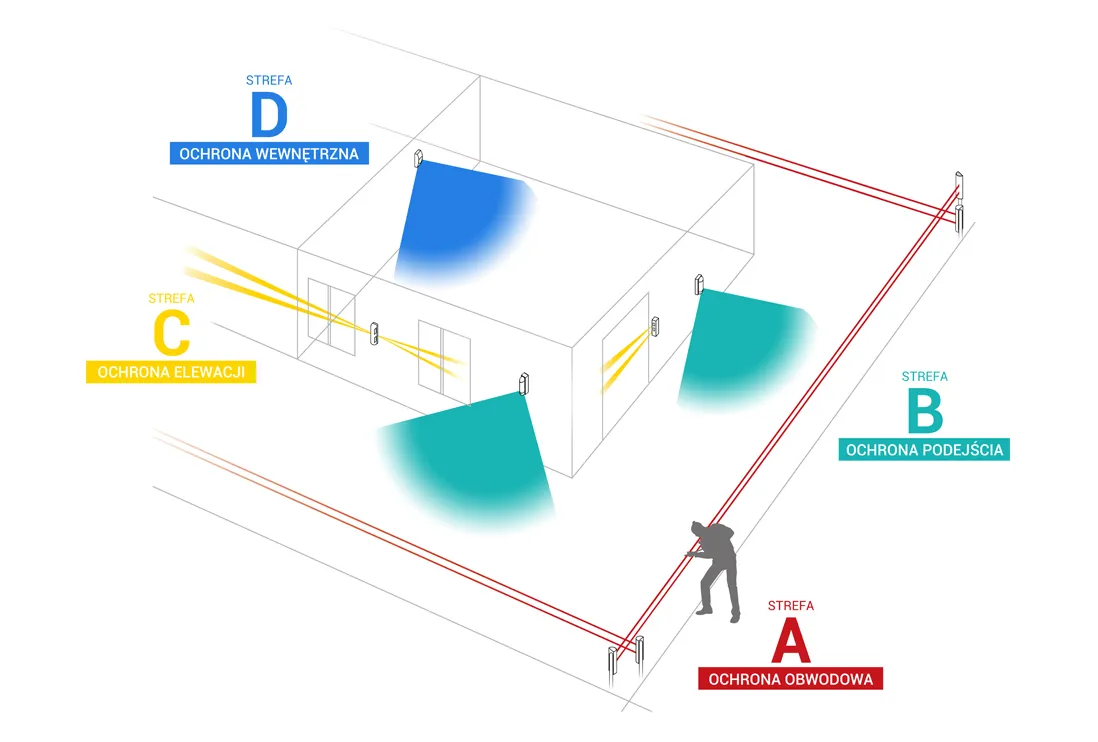

Przykładowy obiekt, podział terenu na trzy strefy zewnętrzne i ochronę wewnątrz

• Strefa A – Ochrona obwodowa
• Strefa B – Ochrona podejścia
• Strefa C – Ochrona elewacji
• Strefa D – Ochrona wewnętrzna

Wszystkie powyższe strefy mogą zostać zabezpieczone za pomocą klasycznych czujników i barier zewnętrznych. Dla każdego obiektu w zależności od stopnia ochrony i wymagań użytkownika, przyjąć możemy różne warianty zabezpieczenia. Zaczynając od wersji pełnej, czyli A+B+C+D, jesteśmy w stanie z największym prawdopodobieństwem wykryć intruza już w początkowej fazie wtargnięcia do chronionego obszaru. Strefy te oczywiście możemy dowolnie zmniejszać i dostosowywać do konkretnych warunków w naszym obiekcie. Jeśli posiadamy dom z działką, gdzie występuje duża ilość roślinności, zapewne będziemy zmuszeni do rezygnacji lub przynajmniej ograniczenia czujek w strefie B. Możemy oczywiście zastąpić je częściowo barierami w strefie A, czujkami kurtynowymi i elewacyjnymi. Dobór konkretnego rozwiązania musi być poparty dokładną analizą obiektu oraz cech chronionego obszaru.

Konfiguracja i schemat zadziałania takiego systemu jest dowolny i w dużym stopniu zależy od wymagań użytkownika. Często nasi Klienci obawiają się, iż uruchomienie systemu będzie powodowało włączenie sygnalizatora alarmowego, co z kolei będzie miało wpływ na dyskomfort samych użytkowników, czy ich sąsiadów. Alarm zewnętrzny możemy zatem ustawić w trybie cichym lub tzw. prealarmie. Bariera zewnętrzna lub czujka ruchu w pierwszej fazie, poprzez centralę alarmową, powiadomi nas np. SMS’em bądź Clipem czy za pomocą aplikacji, powiadomieniem Push. Dopiero kolejne już potwierdzone naruszenie wybranej strefy może spowodować uruchomienia samego alarmu dźwiękowego, powiadomienia telefonicznego czy wezwaniem ochrony obiektu. W przypadku dobrze wykonanej instalacji alarmowej sam scenariusz alarmowy powinien być dostosowany dokładnie według potrzeby jego właściciela.

Przykładowe urządzenia detekcyjne OPTEX w poszczególnych strefach zewnętrznych:

• Strefa A: bariery SL-200, SL-350, SL-650 w kilku wariantach i o zróżnicowanych zasięgach
• Strefa B: czujka QXI, HX, LX, VXI, WXS itd., w zależności od charakterystyki obiektu i sposobu montażu
• Strefa C: czujki BXS, FTN, bariery BX-100 lub ewentualnie bariery serii AX

Alarmowe czujki zewnętrzne - zalecenia do montażu

W przypadku stosowania wszelkich zewnętrznych urządzeń detekcyjnych należy bardzo ściśle przestrzegać zaleceń i wskazówek producentów. Warunki środowiskowe, czy wysokość montażu mogą mieć istotny wpływ na występowanie zakłóceń, czy powstawanie fałszywych alarmów. Pierwszym elementem powinien być dobór odpowiedniego czujnika lub bariery. Kwestia druga to odpowiednie jego umiejscowienie i dokładne wyznaczenie chronionej strefy. Wszystkie czujki produkowane przez firmę OPTEX posiadają elektroniczne lub fizyczne ograniczenia pola działania. Pozwala to na bardzo precyzyjne ustawienie urządzenia i ochrony tylko tych pól, które z dużym prawdopodobieństwem będą zagrożone wtargnięciem, a jednocześnie nie będą narażone na powstawanie fałszywych alarmów.

Plusy i minusy stosowania detekcji zewnętrznej w systemach alarmowych

Niewątpliwym plusem ochrony zewnętrznej obiektu jest podniesienie komfortu przebywania w zabezpieczonej strefie. System alarmowy montowany wyłącznie wewnątrz obiektu, uniemożliwia lub w dużym stopniu ogranicza możliwość jego uruchamiania w chwili gdy jego użytkownicy przebywają w domu, np. w ciągu nocy. Zabezpieczenie w tzw. trybie sypialnianym jest dla większości użytkowników uciążliwe i niewygodne. W przypadku ochrony zewnętrznej mamy pełne możliwości korzystania ze wszystkich pomieszczeń wewnętrznych i jednoczesną świadomość zabezpieczenia terenu zewnętrznego wokół domu i strefy podejścia. Kolejną zaletą takiej konfiguracji systemu jest szybkość zadziałania i możliwość wykrycia czy odstraszenia intruza dużo wcześniej niż w tradycyjnych alarmach. Wyobraźmy sobie, że w czasie naszego snu, kiedy mamy świadomość, że potencjalny włamywacz jest już w środku lub system został uruchomiony na skutek fałszywego alarmu, musimy podjąć jakieś działanie. Z doświadczenia wiemy, że niestety takie sytuacje mają miejsce i wiążą się z bardzo dużym stresem i niepotrzebnymi przeżyciami ich użytkowników.

Alarm zewnętrzny zintegrowany z monitoringiem CCTV

Dzisiejsze systemy, zwłaszcza urządzenia przeznaczone do monitoringu, posiadają zaimplementowane funkcje inteligentnej detekcji, tak zwane Ai lub po prostu Funkcje Inteligentne. Funkcje, w zależności od konkretnego producenta różnie nazywane, bazują na zaawansowanej detekcji i analizie obrazu wideo wysyłanego przez kamerę. Detekcja ta choć bardzo przydatna nie daje niestety 100% gwarancji wykrycia, lub co gorsze niepotrzebnego wykrycia (fałszywe alarmy) w danej strefie. Niestabilność ta wiąże się głównie z dynamicznymi zmianami oświetlenia sceny widzianej przez kamerę głownie w warunkach zewnętrznych, tam gdzie ta detekcja musi być najpewniejsza. Zastosowanie odpowiednich czujek, barier podczerwieni czy czujek obwodowych, integracja ich z odpowiednimi kamerami, przekaźnikami lub rejestratorami może zapewnić bardzo wysoki stopień ochrony każdego obiektu.
