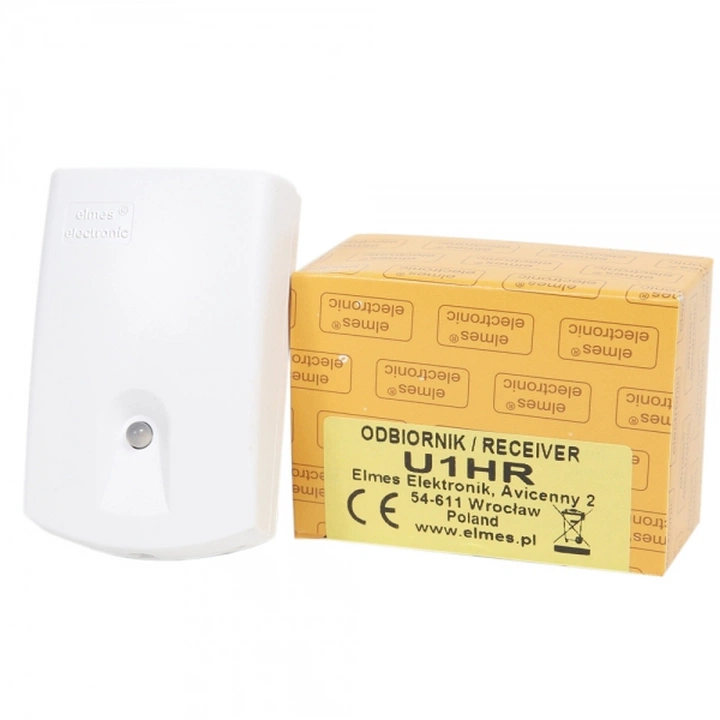

U1HR Elmes Odbiornik jednokanałowy, superheterodyna

Pamięć odbiornika

Ponieważ każdy pilot ma inny kod, odbiornik musi zapamiętać (nauczyć się) kodu każdego pilota indywidualnie, a ograniczona pojemność pamięci umożliwia zapamiętanie do 112 pilotów. Wprowadzenie do pamięci 113-tego spowoduje usunięcie pierwszego, itd. Eliminacja z systemu zgubionego lub skradzionego pilota wymaga wykasowania wszystkich pilotów z pamięci odbiornika, a następnie ponownego programowania do odbiornika pozostałych pilotów. Usunięcie pojedynczego pilota jest możliwe, ale tylko z użyciem pilota, który chcemy usunąć.

System kodowania zmiennego KEELOQ

W tym systemie każde naciśnięcie przycisku pilota powoduje wygenerowanie i wysłanie nowego kodu. Odbiornik śledzi te zmiany i reaguje wyłącznie na nowy kod. Kody raz użyte nie są akceptowane. Uniemożliwia to ponowne użycie kodów przechwyconych.

Tryby pracy odbiornika

Wyjście przekaźnikowe odbiornika może pracować w jednym z kilku trybów:

1. Pilot załącza wyjście na zaprogramowany czas. Kolejne naciśnięcie pilota przedłuża czas załączenia
2. Pilot na przemian załącza i wyłącza wyjście
3. Wyjście jest załączone tak długo, jak długo naciśnięty jest pilot
4. Jeden przycisk pilota załącza wyjście, a drugi - wyłącza (wymaga pilota przynajmniej 2-kanałowego)

Wyjście przekaźnikowe

Odbiornik wyposażony jest w wyjście przekaźnikowe umożliwiające sterowanie innymi urządzeniami. Do listwy zaciskowej wyprowadzone są 3 styki przekaźnika: normalnie rozwarte (NO) i normalnie zwarte (NC) oraz jeden zacisk wspólny. Wyjścia te przełączają się w stan przeciwny po otrzymaniu przez odbiornik prawidłowego kodu z pilota.

Wyjście sygnalizacyjne S

Odbiornik posiada wyjście tranzystorowe typu otwarty kolektor (oznaczone literą S) przeznaczone do łączenia z zewnętrzną sygnalizacją akustyczną lub optyczną. Na wyjściu tym pojawiają się dwa impulsy zwarcia do masy (-V zasilania) przy załączeniu przekaźnika, a jeden – przy wyłączeniu. Dwa impulsy pojawiają się także wtedy, gdy naciśnięty przycisk pilota nie załącza wyjścia, a jedynie przedłuża czas podtrzymania wyjścia. Natomiast w trybach D i E, w których pierwszy przycisk pilota załącza, a drugi wyłącza wyjście, na wyjściu „S” pojawiają się dwa impulsy przy każdym naciśnięciu pierwszego przycisku pilota, a jeden impuls – przy każdym naciśnięciu drugiego.

Dioda świecąca LED

Odbiornik posiada dwukolorową diodę świecącą LED. Sygnalizuje ona stan załączenia wyjścia przekaźnikowego (świeci na zielono) i wyłączenia wyjścia (świeci na czerwono).
