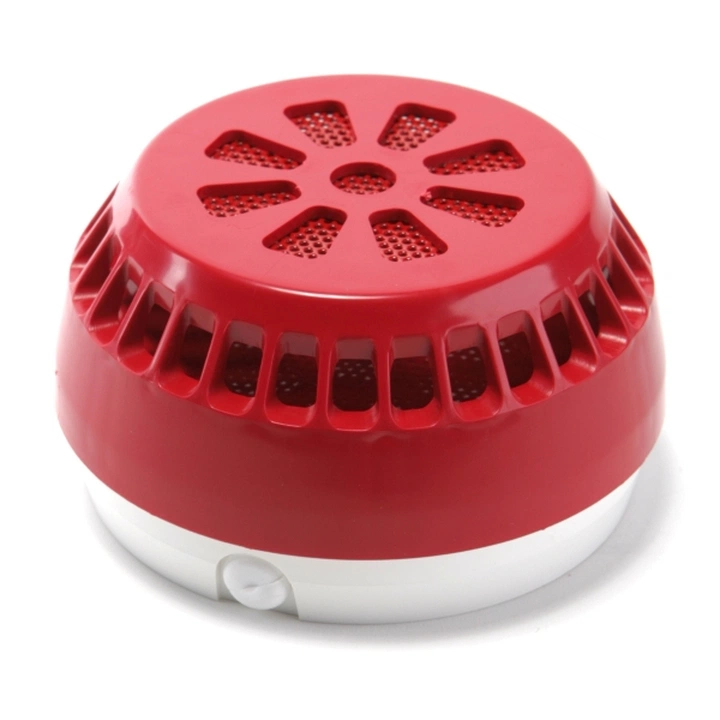

SA-K5N W2 Niskoprądowy sygnalizator akustyczny

Pożarowy sygnalizator akustyczny niskoprądowy SA-K5N firmy W2 przeznaczony jest do sygnalizowania pożaru wewnątrz budynków.

Sygnalizator SA-K5N posiada obudowę wykonaną z tworzywa niepalnego ABS, w której znajdują się podzespoły elektroniczne. Sygnały akustyczne wytwarzane są przy pomocy przetwornika piezoelektrycznego znajdującego się wewnątrz obudowy. Sygnalizatory SA-K5N mają umieszczone w swojej pokrywie blok zasilania, blok wyłącznika WSD oraz mikroprzełącznik, za pomocą którego możliwe jest wybranie trybu pracy sygnalizatora oraz rodzaju sygnału akustycznego.

Właściwości SA K5N W2:

• Przeznaczony do sygnalizacji akustycznej w systemach sygnalizacji pożaru, wewnątrz budynku
• Bardzo niski pobór prądu <20mA
• Funkcja stopniowego zwiększania natężenia dźwięku, zapobiegająca efektowi zaskoczenia w sytuacjach ciszy (biblioteka, szpital). Czas rampy zawiera się w przedziale od 0 do 25,6s
• Umożliwia tworzenie sieci sygnalizatorów pracujących synchronicznie
• Regulacja natężenia dźwięku sygnalizatora (70dB@1m do
• 4 wzory dźwięku: DIN 33 404, Sygnał policji, ISO 8201, Sygnał straży pożarnej
• Współpracuje z wyłącznikiem sygnału dźwiękowego WSD-1
• W przypadku pracy sygnalizatorów w sieci istnieją dwie opcje:
  • wyłączenie dźwięku w całej sieci sygnalizatorów
  • lub wyłączenie lokalne sygnalizatora, do którego podłączony jest wyłącznik

Parametry techniczne sygnalizatora SA-K5N W2:

Sygnalizator SA-K5N do systemów sygnalizacji pożaru posiada Certyfikat stałości właściwości użytkowych nr1438-CPR-0307 oraz Świadectwo dopuszczenia nr 3125/2018 wydane przez CNBOP-PIB.

Zasada działania sygnalizatora:

Sygnalizator SA-K5N W2 po podłączeniu napięcia zasilania zaczyna generować sygnał akustyczny wg nastawionego wzorca. Natężenie sygnału akustycznego uzależnione jest od pozycji potencjometru regulacji głośności. Możliwy jest wybór jednego z czterech sygnałów dźwiękowych, natomiast zakres regulacji głośności waha się przedziale od około 70dB@1m do

SA K5N umożliwia tworzenie sieci sygnalizatorów pracujących synchronicznie. Synchronizacja sygnalizatorów odbywa się z wykorzystaniem dodatkowej linii (zacisk S sygnalizatora). Podczas tworzenia sieci pracujących synchronicznie, należy pamiętać o prawidłowej konfiguracji trybu pracy sygnalizatorów (tylko jeden master, pozostałe sygnalizatory w trybie slave). W przypadku współpracy z wyłącznikiem WSD-1 wyłącznik dołączony do sygnalizatora „slave” powoduje wyłączenie pojedynczego sygnalizatora, WSD-1 podłączony do sygnalizatora „master” powoduje wyłączenie całej sieci sygnalizatorów. Wyłącznik podłączany jest bezpośrednio do sygnalizatora, nie jest wymagane prowadzenie oddzielnych przewodów zasilających wyłącznik.

Sygnalizator SA-K5N umożliwia również liniowe zwiększanie głośności. W zależności od nastawy potencjometru, czas rampy zawiera się w przedziale od 0 do 25,6s.

Zalecenia montażowe:

Sygnalizatory serii SA-K5N powinny być włączane do instalacji SAP za pośrednictwem puszek połączeniowych o odporności ogniowej (zalecane PIP-3AN). Puszka powinna być montowana do podłoża/ściany, która również posiada wymaganą odporność ogniową. W przypadku, gdy ze względów estetycznych, montaż sygnalizatora bezpośrednio na puszcze PIP-3AN jest niemożliwy, dopuszczalny jest montaż sygnalizatora do podłoża nieposiadającego wymaganej odporności ogniowej, natomiast puszka połączeniowa musi być zamontowana na podłożu o wymaganej odporności ogniowej (np. sytuacja, w której puszka PIP-3AN zamontowana jest do sufitu o odporności E90, natomiast sygnalizator SA-K5N zamontowany jest na suficie podwieszanym).

W przypadku niekorzystania z opcji synchronizacji sygnalizatorów serii SA-K5N możliwy jest również montaż poprzez puszkę instalacyjną PIP-1AN, z zachowaniem powyższych informacji dotyczących sposobu montowania.
