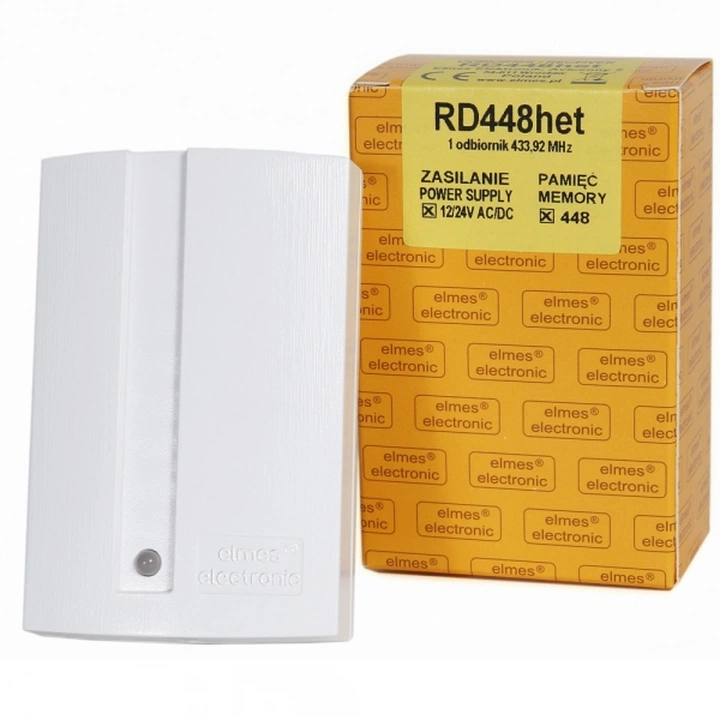

RD448het Elmes Odbiornik 2-kanałowy z wyświetlaczem (pamięć 448 pilotów), superheterodyna

Opis działania

Naciśnięcie przycisku pilota wprowadzonego wcześniej do odbiornika powoduje załączenie jednego z przekaźników w odbiorniku:

• Na wcześniej zaprogramowany czas – jeżeli w odbiorniku wybrany jest tryb pracy monostabilnej
• Trwające do chwili ponownego naciśnięcia pilota – jeżeli w odbiorniku wybrany jest tryb pracy bistabilnej

Na wyświetlaczu pojawi się numer użytego pilota i kolor świecenia LED-a odbiornika zmieni się (przy przełączeniu kanału nr 1), a na wyjściu S pojawią się impulsy (dwa - przy załączeniu i jeden - przy wyłączeniu przekaźnika). Do pamięci zdarzeń wpisane jest kolejne zdarzenie.

Złącze mini-USB

Złącze mini-USB na płytce odbiornika służy do komunikacji z komputerem PC. Do podłączenia odbiornika RD z komputerem należy stosować popularny kabel mini-USB zakończony z jednej strony wtykiem USB typu A (do komputera), a z drugiej 5-stykowym wtykiem mini-USB typu B (tzw. Canon). Kabel nie jest dostarczany w zestawie z odbiornikiem.

Pamięć zdarzeń

Odbiornik posiada pamięć ostatnich 6144 zdarzeń. W chwili naciśnięcia przycisku pilota do pamięci wpisywane są: aktualna data i czas, numer użytego pilota (0...447) oraz numer użytego przycisku pilota (0...1). Odczytanie zawartości pamięci odbiornika jest możliwe poprzez jego podłączenie do komputera PC kablem mini-USB. Dodatkowo, należy wcześniej zainstalować w komputerze pobrany ze strony firmy Elmes Elektronik program „RD Reader”. Program „RD Reader” wczytuje z pamięci RD448 wszystkie nowe zdarzenia i dołącza je do pliku bazy danych (*.mdb). Umożliwia także przeglądanie zdarzeń w porządku chronologicznym. Bardziej zaawansowane zestawienia lub raporty można tworzyć przy pomocy dowolnego programu „czytającego” pliki *.mdb, np.: Microsoft Access^®, Lotus Approach^® czy bezpłatny Base z pakietu Open Office^®. Należy pamiętać o systematycznym odczytywaniu pamięci zdarzeń. Np. w systemie z 448 pilotami, przy dwukrotnym użyciu każdego z nich dziennie, przepełnienie pamięci zdarzeń nastąpi po około 6 dniach. Po zapełnieniu pamięci nowe zdarzenia zapisują się w miejsce kasowanych starych.

Wewnętrzny zegar

Zegar odbiornika RD448 jest zabezpieczony przed zerowaniem przy zaniku zasilania, jednak w czasie przerwy w zasilaniu, odliczanie czasu zatrzymuje się. Dlatego zdarzenia sprzed okresu braku zasilania będą miały nieprawidłowy czas – przesunięty do przodu o czas trwania przerwy w zasilaniu. Aby tego uniknąć, należy zastosować akumulatorowe zasilanie awaryjne odbiornika.

Zabezpieczenie dostępu do programowania kodem PIN

Wejście do procedur programowania zabezpieczone jest 4-cyfrowym kodem PIN, co uniemożliwia osobom postronnym dokonywania jakichkolwiek zmian w konfiguracji odbiornika (dodawania i usuwania pilotów
lub zmianę trybów pracy wyjść). Kod PIN ustawiony jest przez producenta na „0000”. Administrator systemu powinien zmienić PIN producenta na własny (należy unikać kodów łatwych typu: „1111” lub „1234”).
