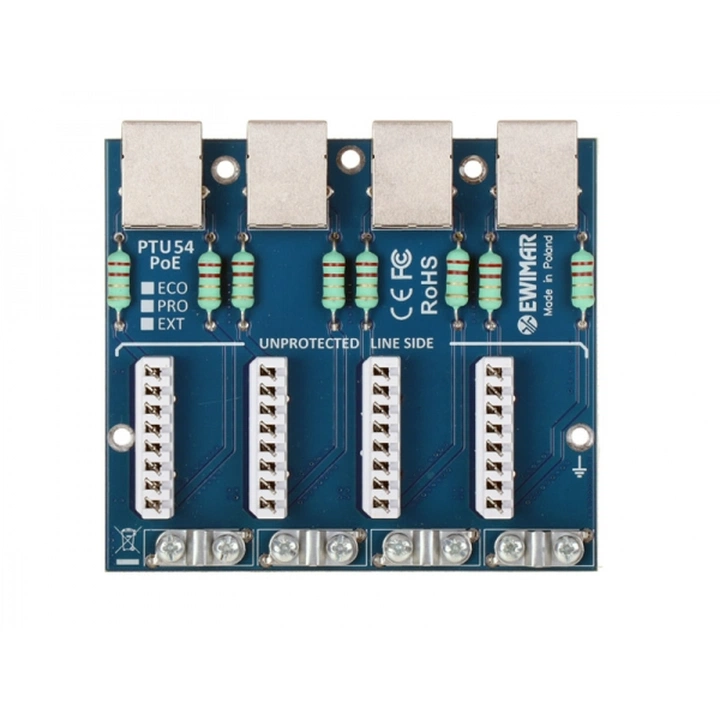

Moduł zabezpieczenia przeciwprzepięciowego PTU-54-PRO/PoE jest produktem o podwyższonej skuteczności ochronnej, zawierającym w sobie dwa stopnie z odsprzęgającą linią opóźniającą w postaci rezystorów podwyższonej mocy, konfliktowe ładunki odprowadzając bezpośrednio do ziemii. Metoda ta świetnie eliminuje przepięcia elektrostatyczne oraz bezpośrednie przepływy dużych prądów udarowych. Model jest podstawową ochroną dla kamer CCTV IP montowanych na zewnątrz budynków, a staranność jego wykonania oraz bardzo niska pojemność obwodu gwarantują brak ingerencji w sieć LAN. PTU 54 PRO PoE posiada dodatkowo ochronę między wydzielonymi parami, które są używane do zasilania urządzeń końcowych (48 V PoE).
Ewimar PTU 54 PRO PoE jest czterokanałowym zabezpieczeniem o niskiej pojemności obwodu 6-15 pF oraz maksymalnym poziomie przepięcia obwodu wynoszącym do 2kA. W urządzeniu zawarte jest 2-stopniowe zabezpieczenie dla linii danych w postaci ochronnika gazowego i mostka ochronnego, natomiast dla linii PoE przygotowano ochronnik gazowy i transil. Zasilanie PoE posiada sygnalizowaną zmianę stanu (wchodzącego / wychodzącego), a samo urządzenie wyposażono w złącza KRONE oraz gniazda RJ-45.
Wszystkie moduły serii PTU-54 posiadają uziemienie przez śruby montażowe obudowy Rack, dlatego ewentualna rozbudowa lub wymiana modułu jest bardzo łatwa i nie wymaga dodatkowych czynności. Podłączenie całego urządzenia do uziomu wykonywane jest za pomocą dołączonego przewodu, mocowanego do wspólnego punktu uziemiającego.
Strona chroniona oraz niechroniona wyposażone są w gniazda RJ-45, dlatego moduły mogą być łączone z innymi patch panelami, stanowiącymi zakończenia przewodów LAN. Nie należy stosować jednak standardowych patch paneli ze złączami LSA (Krone), ponieważ wytrzymałość ich obwodów drukowanych jest bardzo mała i w momencie przepięcia istnieje ryzyko, że zostaną one uszkodzone. Jako zakończenia linii należy stosować wyłącznie patch panele ze złączami typu Keystone.
| Model | PTU-54-PRO/PoE |
| Producent | Ewimar |
| Linia danych | |
| Ilość kanałów LAN | 4 |
| Obsługiwane typy sieci LAN |
|
| Złącze wejściowe (przewód) | Złącze LSA (Krone) |
| Złącze wyjściowe (urządzenie) | Gniazdo RJ-45 |
| Rodzaje stosowanych przewodów | UTP / FTP kategorii 5, 5e i 6 |
| Napięcie znamionowe DC (linia-ziemia) UN | 90V DC |
| Napięcie maksymalne pracy trwałej (linia-ziemia) UC | 110V DC |
| Poziom ochrony 1kV/μs (linia-ziemia) UP | 600V |
| Prąd wyładowczy (8/20µS, linia-ziemia ) Iimp | 2kA na każdą żyłę przewodu (14kA łącznie) |
| Napięcie znamionowe DC (linia-linia) UN | 3,3V DC |
| Napięcie maksymalne pracy trwałej (linia-linia) UC | 3,5V DC |
| Poziom ochrony 1kV/μs (linia-linia) UP C3 | 20V |
| Prąd wyładowczy (8/20µS, linia-linia ) Iimp | 100A |
| Chronione Linie |
|
| Pojemność (linia-linia) @1MHz | 6-15pF |
| Pojemność (linia-ziemia) @1MHz | 1-2pF |
| Rezystancja szeregowa | 2,2Ω / linię |
| Prąd znamionowy IN | 300mA / linię |
| Ilość stopni ochronnych | 2 (GDT, TVS) |
| Element odsprzęgający | Rezystor udarowy |
| Linia PoE | |
| Napięcie znamionowe DC (linia-linia) UN | 58V DC |
| Napięcie maksymalne pracy trwałej (linia-linia) UC | 64V DC |
| Poziom ochrony UP | 93V |
| Prąd wyładowczy (8/20µS, linia-linia) Iimp | 100A |
| Prąd wyładowczy (8/20µS, linia-ziemia) Iimp | 2kA |
| Chronione pary |
|
| Standard pracy PoE | zgodny z IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE) |
| Straty mocy PoE na obwodach ochronnych |
|
| Cechy wspólne | |
| Wymiary | 100 x 80 x 18 (mm) |
| Zastosowanie | Wewnątrz |
| Sposób montażu | Montaż w obudowie RACK 19" |
| Szczelność obudowy | nie dotyczy |
| Temperatura pracy | -30ºC~60ºC |
Do pobrania
Instrukcja instalacji Ewimar PTU-54-PRO (PoE)
