762.60 zł
620.00 zł netto
Zabezpieczenie przeciwprzepięciowe PTF-58R-ECO/PoE jest produktem o podwyższonej skuteczności ochronnej, zawierającym w sobie dwa stopnie z odsprzęgającą linią opóźniającą w postaci rezystorów podwyższonej mocy, konfliktowe ładunki odprowadzając bezpośrednio do ziemii. Metoda ta świetnie eliminuje przepięcia elektrostatyczne oraz bezpośrednie przepływy dużych prądów udarowych. Model jest podstawową ochroną dla kamer CCTV IP montowanych na zewnątrz budynków, a staranność jego wykonania oraz bardzo niska pojemność obwodu gwarantują brak ingerencji w sieć LAN. PTF 58R ECO PoE posiada dodatkowo ochronę między wydzielonymi parami, które są używane do zasilania urządzeń końcowych (48 V PoE).

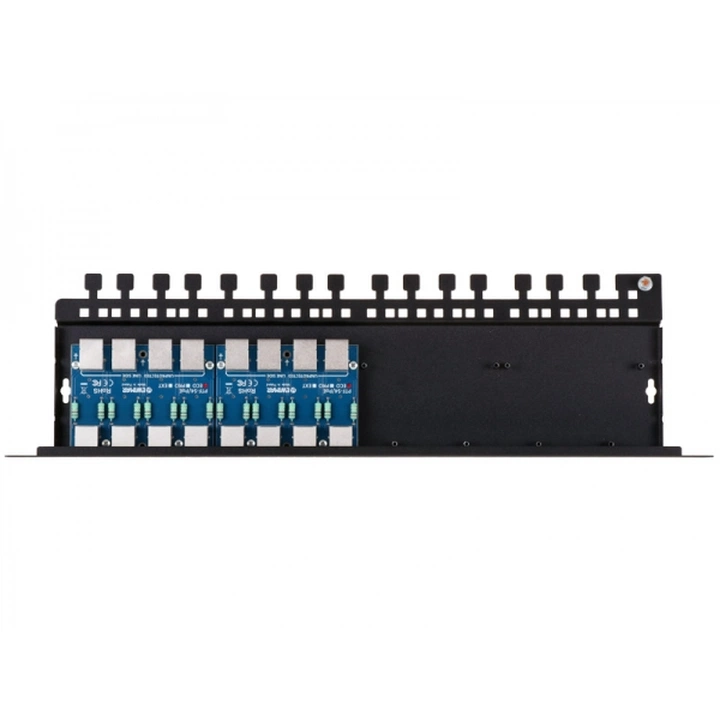

PTF-58R-ECO/PoE składa się z dwóch paneli PTF-54-ECO/PoE i znajduje się w nim miejsce na dwa dodatkowe moduły.
Ewimar PTF 58R ECO PoE jest 8-kanałowym zabezpieczeniem o niskiej pojemności obwodu 6-15 pF oraz maksymalnym poziomie przepięcia obwodu wynoszącym do 1 kV. Zasilanie PoE posiada sygnalizowaną zmianę stanu (wchodzącego / wychodzącego), a samo urządzenie wyposażono w gniazda RJ-45.
Zalecane jest wcześniejsze podłączenie zabezpieczenia przeciwprzepięciowego PTF-58R-ECO/PoE Ewimar do działającego uziemienia lub przewodu ochronnego PE, dla zwiększenia skuteczności działania urządzenia. Montaż możliwy jest w szafie Rack 19 cali, a także na ścianie (otwory w obudowie).
| Model | PTF-58R-ECO/PoE |
| Producent | Ewimar |
| Linia danych | |
| Ilość kanałów LAN | 8 |
| Możliwość rozbudowy | Do 16 kanałów |
| Obsługiwane typy sieci LAN |
|
| Złącze wejściowe (przewód) |
|
| Złącze wyjściowe (urządzenie) |
|
| Rodzaje stosowanych przewodów |
|
| Napięcie znamionowe DC (linia-ziemia) UN | 90V DC |
| Napięcie maksymalne pracy trwałej (linia-ziemia) UC | 110V DC |
| Poziom ochrony 1kV/μs (linia-ziemia) UP | 600V |
| Prąd wyładowczy (8/20µS, linia-ziemia ) Iimp | 100A |
| Napięcie znamionowe DC (linia-linia) UN | 3,3V DC |
| Napięcie maksymalne pracy trwałej (linia-linia) UC | 3,5V DC |
| Poziom ochrony 1kV/μs (linia-linia) UP C3 | 20V |
| Prąd wyładowczy (8/20µS, linia-linia ) Iimp | 100A |
| Chronione Linie | 1-2, 3-6 |
| Pojemność (linia-linia) @1MHz | 6-15pF |
| Pojemność (linia-ziemia) @1MHz | 1-2pF |
| Rezystancja szeregowa | 2,2Ω / linię |
| Prąd znamionowy IN | 300mA / linię |
| Ilość stopni ochronnych | 1 (hybrydowy) |
| Linia PoE | |
| Napięcie znamionowe DC (linia-linia) UN | 58V DC |
| Napięcie maksymalne pracy trwałej (linia-linia) UC | 64V DC |
| Poziom ochrony UP | 93V |
| Prąd wyładowczy (8/20µS, linia-linia) Iimp | 100A |
| Prąd wyładowczy (8/20µS, linia-ziemia) Iimp | 100A |
| Chronione pary |
|
| Standard pracy PoE | zgodny z IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE) |
| Straty mocy PoE na obwodach ochronnych |
|
| Cechy wspólne | |
| Wymiary | 480 x 41 x 130 (mm) |
| Zastosowanie | Ochrona urządzeń zainstalowanych wewnątrz budynków |
| Sposób montażu | Montaż w szafie Rack 19" |
| Szczelność obudowy | nie dotyczy |
| Temperatura pracy | -30ºC~60ºC |
Do pobrania
Instrukcja instalacji Ewimar PTF-58R-ECO (PoE)
