2435.00 zł
1979.67 zł netto

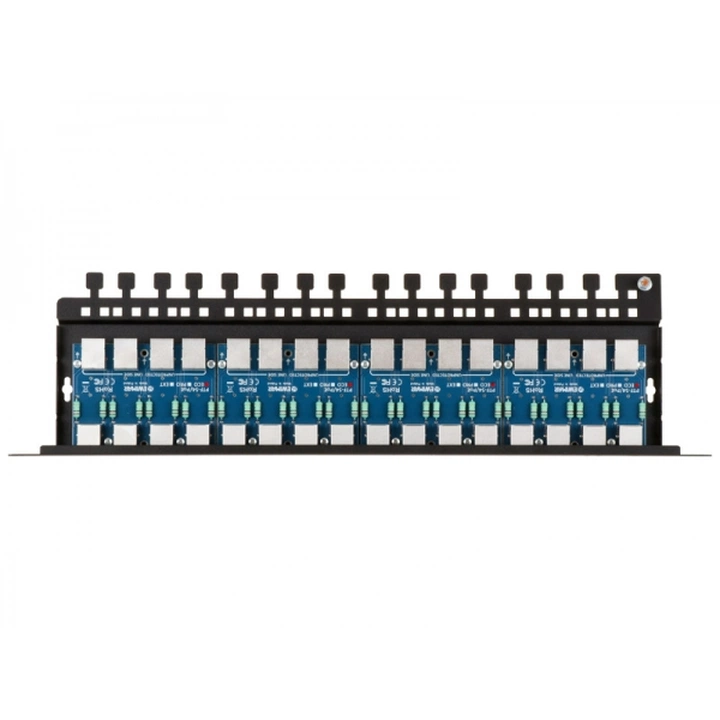

PTF-516R-EXT/PoE Ewimar Wysokiej klasy zabezpieczenie, zawierające 3 stopnie ochronne. Posiada wbudowane automatyczne bezpieczniki MOSFET o czasie reakcji 1uS, działające jako szybki i skuteczny element odsprzęgający, tworzący barierę podczas trwania przepięcia. Daje to bardzo wysoki poziom ochrony zarówno przed przepięciami jak i nagłymi skokami różnic potencjałów. Seria Extreme zalecana jest do ochrony urządzeń LAN, gdzie urządzenia końcowe montowane są ma masztach słupach lub dachach i narażone są na bezpośrednie wyładowania atmosferyczne. Urządzenie składa się z czterech wymiennych modułów 4-kanałowych PTF-54-EXT/PoE, umieszczone w jednej obudowie. Zapewnia to bezproblemową ich wymianę w przypadku awarii lub użycie modułów z innej serii, celem przystosowania do potrzeb instalacji.
Seria Extreme posiada najnowsze rozwiązanie w postaci super-szybkich bezpieczników automatycznych, wykonywanych w technologii MOSFET. Zapewniają one bardzo niską oporność elektryczną podczas normalnej pracy, przez co w układzie LAN nie powoduje żadnych strat. Podczas przepływu prądu, kontrolowane jest jego natężenie i wzrost powyżej ustalonej wartości, obwód wejściowy automatycznie odłączany od obwodu wyjściowego w czasie maksymalnym 1uS. Zapewnia to całkowite odizolowanie warstwy fizycznej LAN od przewodu na czas zaistnienia ryzyka oraz powoduje szybsze narastanie napięcia na elementach ochronnych, dzięki czemu szybciej odbywa się reakcja na powstałe przepięcie. Czas przepięcia może trwać nieprzerwanie przez dowolnie długi czas a po jego ustąpieniu połączenie elektryczne przywracane jest automatycznie w ciągu 1uS. Konstrukcja taka wielokrotnie zwiększa skuteczność i szybkość zadziałania zabezpieczenia i przyczynia się do jego bardzo wysokiej odporności na uszkodzenie.
Aby uniknąć uszkodzenia bezpieczników elektronicznych, konieczne jest podłączenie przewodu uziemiającego do istniejącego uziemienia (spełniającego wymagania zapisane w obowiązujących przepisach) lub przewodu PE instalacji elektrycznej. Niezalecane jest podłączenie urządzenia do instalacji odgromowej budynku.
| Model | PTF-516R-EXT/PoE |
| Producent | Ewimar |
| Linia danych | |
| Ilość kanałów LAN | 16 |
| Możliwość rozbudowy | Nie, tylko wymiana na inny model |
| Obsługiwane typy sieci LAN |
|
| Złącze wejściowe (przewód) |
|
| Złącze wyjściowe (urządzenie) |
|
| Rodzaje stosowanych przewodów |
|
| Napięcie znamionowe DC (linia-ziemia) UN | 90V DC |
| Napięcie maksymalne pracy trwałej (linia-ziemia) UC | 110V DC |
| Poziom ochrony 1kV/μs (linia-ziemia) UP | 600V |
| Prąd wyładowczy (8/20µS, linia-ziemia ) Iimp | 2kA na każdą żyłę przewodu (14kA łącznie) |
| Napięcie znamionowe DC (linia-linia) UN | 3,3V DC |
| Napięcie maksymalne pracy trwałej (linia-linia) UC | 3,5V DC |
| Poziom ochrony 1kV/μs (linia-linia) UP C3 | 8V |
| Prąd wyładowczy (8/20µS, linia-linia ) Iimp | 2kA z uwzględnieniem działania MOSFET |
| Chronione Linie |
|
| Pojemność (linia-linia) @1MHz | 6-15pF |
| Pojemność (linia-ziemia) @1MHz | 1-2pF |
| Rezystancja szeregowa | 6Ω / linię |
| Prąd znamionowy IN | 300mA / linię |
| Ilość stopni ochronnych | 3 (GDT, MOSFET, TVS) |
| Element odsprzęgający | Super szybki bezpiecznik MOSFET |
| Linia PoE | |
| Napięcie znamionowe DC (linia-linia) UN | 58V DC |
| Napięcie maksymalne pracy trwałej (linia-linia) UC | 64V DC |
| Poziom ochrony UP | 93V |
| Prąd wyładowczy (8/20µS, linia-linia) Iimp | 100A |
| Prąd wyładowczy (8/20µS, linia-ziemia) Iimp | 2kA |
| Chronione pary |
|
| Standard pracy PoE | zgodny z IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE) |
| Straty mocy PoE na obwodach ochronnych |
|
| Cechy wspólne | |
| Wymiary | 480 x 41 x 130 (mm) |
| Zastosowanie | Ochrona urządzeń zainstalowanych na konstrukcjach metalowych |
| Sposób montażu | Montaż w szafie Rack 19" |
| Szczelność obudowy | nie dotyczy |
| Temperatura pracy | -30ºC~60ºC |
Do pobrania
Instrukcja instalacji Ewimar PTF-516R-EXT (PoE)
