190.60 zł
154.95 zł netto

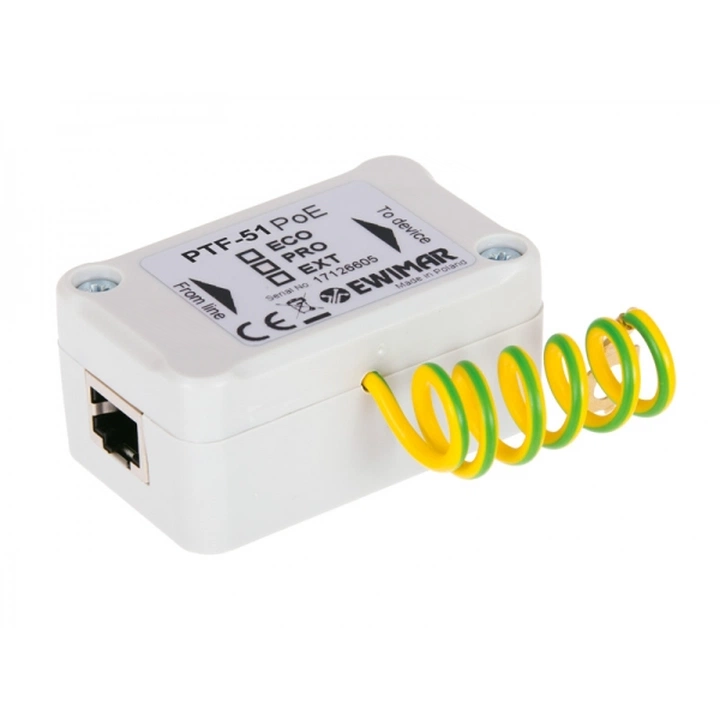

Zabezpieczenie przeciwprzepięciowe PTF-51-EXT/PoE jest oparte o najnowocześniejszą technologię w zakresie ochrony przepięciowej. Oprócz standardowych już komponentów ochronnych posiada wbudowany bezpiecznik MOSFET. Ten super szybki wyłącznik z automatycznym resetem jest innowacyjnym i bardzo skutecznym rozwiązaniem chroniącym system przed nagłymi impulsami powstającymi podczas wyładowań. Po automatycznym wykryciu wzrostu prądu odcina on obwód chroniony w czasie 1 uS, a gdy sytuacja zostanie opanowana, bezpiecznik ponownie przywraca połączenie. PTF 51 EXT PoE firmy Ewimar zalecany jest do stosowania przy urządzeniach końcowych, wyjątkowo narażonych na wyładowania, m.in. kamery oraz mosty radiowe, montowane na masztach i dachach budynków.
Ewimar PTF 51 EXT PoE jest jednokanałowym zabezpieczeniem o niskiej pojemności obwodu 6-15 pF oraz maksymalnym poziomie przepięcia obwodu wynoszącym 2 kV. W urządzeniu zawarte jest 2-stopniowe zabezpieczenie w ochronnika gazowego i mostka ochronnego (dla linii PoE dodatkowym zabezpieczeniem jest bezpiecznik MOSFET). Zasilanie PoE posiada sygnalizowaną zmianę stanu (wchodzącego / wychodzącego), a samo urządzenie posiada gniazda RJ-45.
Zabezpieczenie przeciwprzepięciowe PTF-51-EXT/PoE Ewimar musi zostać bezwzględnie podłączone do działającego uziemienia.
| Model | PTF-51-EXT/PoE |
| Producent | Ewimar |
| Linia danych | |
|---|---|
| Ilość kanałów | 1 |
| Obsługiwane typy sieci LAN |
|
| Złącze wejściowe (przewód) | Gniazdo RJ-45 |
| Złącze wyjściowe (urządzenie) | Gniazdo RJ-45 |
| Napięcie znamionowe DC (linia-ziemia) UN | 90V DC |
| Napięcie maksymalne pracy trwałej (linia-ziemia) UC | 110V DC |
| Poziom ochrony 1kV/μs (linia-ziemia) UP | 600V |
| Prąd wyładowczy (8/20µS, linia-ziemia ) Iimp | 2kA na każdą żyłę przewodu (14kA łącznie) |
| Napięcie znamionowe DC (linia-linia) UN | 3,3V DC |
| Napięcie maksymalne pracy trwałej (linia-linia) UC | 3,5V DC |
| Poziom ochrony 1kV/μs (linia-linia) UP C3 | 8V |
| Prąd wyładowczy (8/20µS, linia-linia ) Iimp | 2kA z uwzględnieniem działania MOSFET |
| Chronione Linie | 1-2, 3-6 |
| Pojemność (linia-linia) @1MHz | 6-15pF |
| Pojemność (linia-ziemia) @1MHz | 1-2pF |
| Rezystancja szeregowa | 6Ω / linię |
| Prąd znamionowy IN | 300mA / linię |
| Ilość stopni ochronnych | 3 (GDT, MOSFET, TVS) |
| Element odsprzęgający | Super szybki bezpiecznik MOSFET |
| Linia PoE | |
| Napięcie znamionowe DC (linia-linia) UN | 58V DC |
| Napięcie maksymalne pracy trwałej (linia-linia) UC | 64V DC |
| Poziom ochrony UP | 93V |
| Prąd wyładowczy (8/20µS, linia-linia) Iimp |
|
| Prąd wyładowczy (8/20µS, linia-ziemia) Iimp | 2kA |
| Chronione pary |
|
| Standard pracy PoE | zgodny z IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE) |
| Straty mocy PoE na obwodach ochronnych |
|
| Cechy wspólne | |
| Wymiary | 65 x 30 x 40 (mm) |
| Zastosowanie | Ochrona urządzeń montowanych na słupach |
| Sposób montażu |
|
| Szczelność obudowy | IP54 |
| Temperatura pracy | -30ºC~60ºC |
Do pobrania
Instrukcja instalacji Ewimar PTF-51-EXT (PoE)
