OPAL Plus SATEL Zewnętrzna dualna czujka ruchu

OPAL Plus SATEL Dualna, zewnętrzna czujka ruchu

Czujnik ruchu OPAL Plus firmy SATEL to dualny detektor PIR+MW z funkcją antymaskingu przystosowany do pracy na zewnątrz pomieszczeń. Całość zamknięta jest w obudowie wykonanej w technologii wtrysku dwukomponentowego (elastomer + poliwęglan), która cechuje się dużą wytrzymałością mechaniczną oraz odpornością na warunki atmosferyczne (klasa szczelności IP54).

Przy zamontowaniu urządzenia na wysokości 2.4 m oraz bez odchylenia w pionie czujnik jest odporny na ruch zwierząt do 20kg. Detektor charakteryzuje się zasięgiem przekraczającym 15 metrów oraz kątem wynoszącym aż 100 stopni. Dodatkową zaletą jest kontrola strefy podejścia, czyli reakcja na ruch występujący tuż pod czujką.

Technologia dualna PIR + MW w połączeniu z algorytmem autoadaptacji czujki do warunków środowiskowych zapewnia dużą odporność na fałszywe alarmy, a tym samym stabilne działanie w trudnych warunkach atmosferycznych (tj. deszcz, śnieg, nasłonecznienie). Zmiany temperatury otoczenia są automatycznie kompensowane. Długotrwałe testy potwierdziły odporność czujek na ekstremalne warunki pogodowe oraz szeroki zakres temperatur od -40°C do +55°C.

Konstrukcja OPAL i OPAL Plus umożliwia montowanie ich bezpośrednio na płaskiej powierzchni, np. w przypadku wykorzystywania opcji niewykrywania małych zwierząt. Jeśli jednak czujka ma być odchylona w pionie lub w poziomie (dla optymalnego pokrycia obszaru chronionego), należy zastosować specjalny uchwyt BRACKET C. Uchwyt umożliwia ustawienie czujki na stałe pod kątem 45° względem ściany, lub regulację kąta nachylenia czujki w dwóch płaszczyznach: do 60° w pionie i do 90° w poziomie. Dostępny jest również daszek ochronny o symbolu HOOD C.

OPAL Plus SATEL

Czujka OPAL w wersji OPAL Plus została wyposażona w czujnik zmierzchu sterujący wyjściem OC, który umożliwia zastosowanie jej również w systemach alarmowych z automatyką domową. Sygnał z wyjścia niskoprądowego można podać bezpośrednio na przekaźnik znajdujący się w rozdzielni elektrycznej lub na sterownik automatyki domowej. Dodatkowo czujnik został wyposażony w funkcję zdalnej zmiany czułości wszystkich torów detekcji, a także czujnika zmierzchu przy pomocy pilota na podczerwień OPT-1.

Zestawienie cech i właściwości czujek serii OPAL

Dane techniczne czujki ruchu OPAL Plus:

• Częstotliwość mikrofali: 24 GHz
• Wykrywalna prędkość ruchu: 0,3...3 m/s
• Czas sygnalizacji alarmu: 2 s
• Czas rozruchu: 40 s
• Zalecana wysokość montażu: 2,4 m
• Stopień zabezpieczenia wg EN50131-2-2: Grade 2
• Spełniane normy EN50131-1, EN50131-2-2, EN50130-4, EN50130-5
• Stopień ochrony IP: IP54
• Klasa środowiskowa wg EN50130-5 IIIa
• Zakres temperatur pracy: 40 °C - +55 °C
• Maksymalna wilgotność: 93±3%
• Wymiary 65 x 138 x 58 mm
• Masa czujki (bez uchwytu): 176 g
• Napięcie zasilania: 12 V DC ±15%
• Pobór prądu w stanie gotowości: 15 mA
• Maksymalny pobór prądu: 20 mA
• Rezystory parametryczne: 2 x 1,1 k
• Dopuszczalne obciążenie styków przekaźnika (rezystancyjne): 40 mA / 16 V DC
• Kolor obudowy: biały

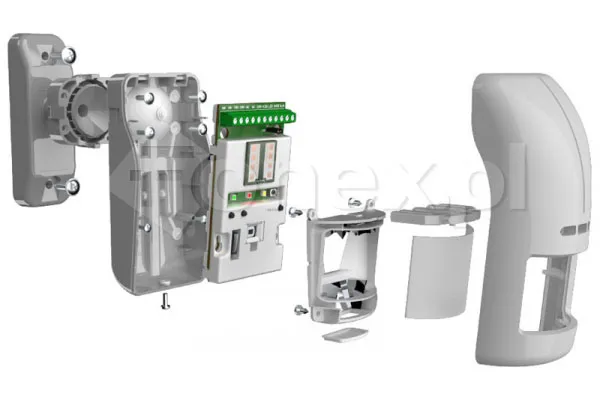

Konstrukcja czujki OPAL / OPAL Plus SATEL

Zarówno czujnik OPAL jak i OPAL Plus występują w dwóch wersjach kolorystycznych, w obudowie białej lub szarej:

• OPAL SATEL - obudowa w kolorze białym
• OPAL GY SATEL - obudowa w kolorze szarym
• OPAL Plus SATEL - obudowa w kolorze białym
• OPAL Plus GY SATEL - obudowa w kolorze szarym
