EVX-FHD215IR-II-G EVERMAX Kamera CVI / TVI / AHD / CVBS, 2 MPx - 5 MPx, 2.8-12 mm, grafitowa

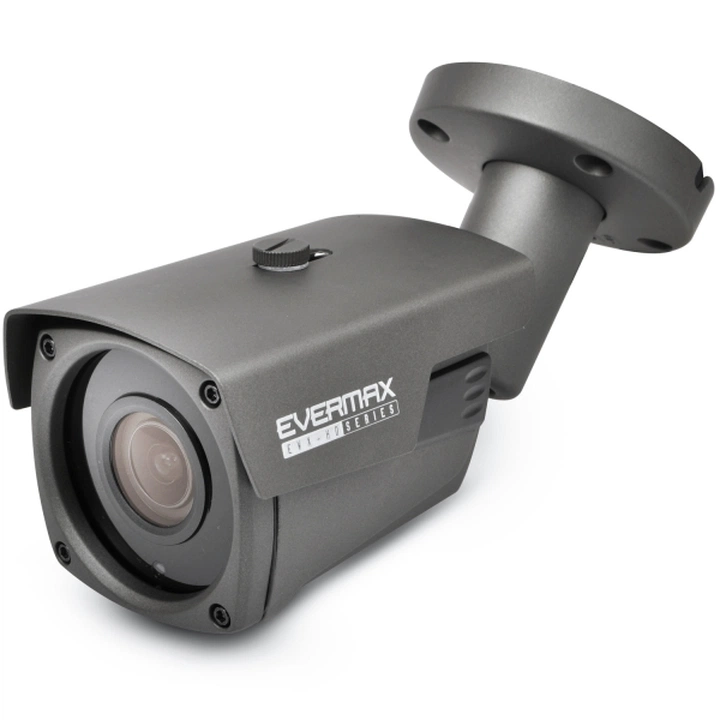

4-systemowa kamera zewnętrzna EVX-FHD215IR-II-G EVERMAX

Kamera kompaktowa o symbolu EVX-FHD215IR-II-G producenta EVERMAX obsługująca 4 systemy transmisji - HDCVI (High Definition Composite Video Interface) 2 MPx - 4 MPx / HDTVI (High Definition Transport Video Interface) 2 MPx - 5 MPx / AHD (Analog High Definition) 2 MPx - 5 MPx / ANALOG. Seria urządzeń EVX-FHD-II przeznaczona do budowy wysokiej klasy systemów monitoringu. Cała rodzina kamer została oparta na przetwornikach SONY STARVIS (model IMX307) oraz procesorze obrazu DSP FH8538M. Kamera wyposażona została w regulowany obiektyw o ogniskowej 2.8-12 mm, posiada funkcję Dzień/Noc z mechanicznym filtrem ICR – TDN.

UWAGA! Kamera ustawiona jest fabrycznie w trybie HDCVI w rozdzielczości 2.0 MPx. Aby dokonać zmiany rozdzielczości kamery na wyższą (4.0 Mpx dla CVI / 5.0 MPx dla AHD, TVI), należy wejść w menu główne kamery MAIN MENU wciskając środkowy przycisk na joysticku sygnałowym kamery, po czym w podmenu VIDEO OUTPUT wybrać interesującą rozdzielczość obrazu, następnie powrócić do menu głównego przyciskiem RETURN i zapisać zmiany poprzez wybranie opcji SAVE-EXIT.

EVX-FHD215IR-II-G posiada promiennik podczerwieni wykonany w technologii Black Glass.

Ekranowe menu OSD dostępne jest przy użyciu joysticka na kablu sygnałowym kamery, bądź z poziomu rejestratorów cyfrowych (system CVI / TVI) poprzez funkcję PTZ. Wbudowany oświetlacz IR o zasięgu 60 m z 6 diodami LED. Obudowa wandaloodporna, klasa szczelności IP66, kolor: grafitowy.

4-systemowe kamery serii FHD-II EVERMAX wyposażone w przetwornik SONY STARVIS IMX307 stają się idealnym rozwiązaniem w zastosowaniach szeroko pojętego nadzoru CCTV w jakości 5 MPx, przy użyciu tradycyjnego przesyłu sygnału wideo za pomocą kabla koncentrycznego lub skrętki UTP. Seria EVX-FHD200-II EVERMAX, czyli seria kamer oferująca najwyższą jakość obrazu w technologii  HD-CVI / HD-TVI (Turbo HD) / AHD, współpracuje także z analogowymi rejestratorami poprzez wyjście CVBS. Kamery generują obraz analogowy (tryb CVBS) przy współpracy z rejestratorami 960H.

Rys. 1: 4-systemowe kamery serii EVX-FHD-II firmy EVERMAX. Transmisja sygnału 5.0 Mpx w technologii HDCVI, HDTVI (Turbo HD), AHD

CECHY PODSTAWOWE KAMERY KOMPAKTOWEJ EVX-FHD215IR-II-G EVERMAX:

• Kamera 4-systemowa HDCVI / HDTVI (Turbo HD) / AHD / CVBS (analog):
  • HDTVI / AHD z rozdzielczością 2 MPx - 5 MPx
  • HDCVI / HDTVI / AHD z rozdzielczością 2 MPx - 4 MPx
  • CVBS (analog)
• Przetwornik 1/2.8'' SONY STARVIS Back-Illuminated CMOS Sensor IMX307
• Procesor obrazu: DSP FH8538M
• Przełączanie pomiędzy trybami HDCVI
• Funkcja DZIEŃ/NOC (tryb SMART) z mechanicznym filtrem ICR - TDN
• Oświetlacz IR zasięg do 60 metrów (diody LED x6 szt.), Smart IR
• Czułość: 0.01 Lux (0 Lux przy włączonym oświetlaczu IR)
• Zakres regulacji obiektywu: 2.8-12 mm (korekcja 2.0 Mpx)
• Funkcje menu OSD
• Promiennik IR wykonany w technologii Black Glass
• Dostęp do menu OSD:
  • za pomocą joysticka OSD na kablu sygnałowym
  • z poziomu menu rejestratorów CVI / TVI poprzez funkcję PTZ
• Rodzaj obudowy: metalowa, zewnętrzna
• Typ obudowy: kompaktowa
• Klasa szczelności: IP66
• Kolor obudowy: grafitowy
• Uchwyt 3-AXIS - możliwość montażu na każdej płaszczyźnie
• Opcjonalne uchwyty montażowe: EVX-C-B15-G, EVX-C-BU1-G
• Funkcje: AWB, AE, AGC, D-WDR, BLC, Day/Night (SMART)
• Redukcja szumów DNR

PARAMETRY TECHNICZNE KAMERY TUBOWEJ EVX-FHD215IR-II-G EVERMAX:

Schemat 1: Systemy transmisji 5.0 MPx. 4-systemowa kamera EVERMAX obsługująca tryby HDCVI / HDTVI (Turbo HD) / AHD / CVBS (analog)

NAJWAŻNIEJSZE FUNKCJE KAMER SERII EVX-FHD-II:

• [DNR] REDUKCJA SZUMÓW – Digital Noise Reduction.

Tryb zaawansowanej redukcji szumów. Poprawa jakości obrazu w nocy poprzez redukcję smużenia oraz szumów powstałych na skutek słabego oświetlenia sceny.

• [AE] EKSPOZYCJA – Auto Exposure.

Funkcja automatycznego ustawiania ekspozycji obrazu. Funkcja kontroluje oświetlenie sceny w warunkach pracy kamery i dopasowuje do nich jasność generowanego obrazu. W kamerze przypisano klika automatycznych trybów pracy w zależności od zlokalizowania oświetlenia mającego wpływ na oświetlenie sceny.

• [D-WDR] SZEROKI ZAKRES DYNAMIKI – Digital Wide Dynamic Range.

Funkcja liniowego czujnika D-WDR. Pozwala na uzyskanie lepszego obrazu, w przypadku znaczących różnic w oświetleniu obserwowanej przez kamerę sceny.

• [WB] BALANS BIELI – White Balance.

Tryb automatycznego balansu bieli. Funkcja pozwala na dopasowanie poziomu bieli do typu i temperatury oświetlenia sceny. W kamerze przypisano klika automatycznych trybów pracy w zależności od typu i poziomu jasności mającego wpływ na obserwowane otoczenie. Trybem uniwersalnym i zalecanym jest tryb ATW, który dopasowuje balans bieli w najczęściej spotykanych warunkach pracy. W przypadku innych / specyficznych warunków należy sprawdzić pozostałe tryby w celu osiągnięcia najlepszego efektu w wyświetlanym obrazie.

• TRYB PRACY DZIEŃ/NOC – Day/Night.

Funkcja pozwalająca na przełączanie pomiędzy trybem kolorowym i czarno-białym. Funkcja pozwala na osiągnięcie najlepszej jakości obrazu, zarówno podczas pracy w dzień jak i przy słabym oświetleniu. Zastosowanie mechanicznego filtra światła podczerwonego ICR, dodatkowo umożliwia poprawną pracę funkcji AWB w dzień oraz doświetlanie sceny światłem IR w nocy.

• [SMART] – Automatyczne przełączenie pomiędzy trybami kolor i  czarno-biały. Tryb zalecany do pracy w warunkach zewnętrznych.
• [KOLOR] – Praca wyłącznie w trybie kolorowym.
• [B/W] – Praca wyłącznie w trybie czarno-białym.

POZOSTAŁE CECHY KAMER EVX-FHD:

• Obiektyw o zmiennej ogniskowej 2.8-12 mm. Dostosowanie pola widzenia kamery do potrzeb użytkownika.

Kamera wyposażona jest w doskonały i w pełni regulowany obiektyw o zmiennej ogniskowej od 2.8 mm do 12 mm oraz korekcji światła podczerwonego IR. Pomimo wykorzystania w kamerze analogowej to jeden z najlepszych obiektywów w swojej klasie mogący obsługiwać kamery cyfrowe o rozdzielczości do 2Mpx. Dzięki takiemu obiektywowi, obraz o wysokiej rozdzielczości pozostaje bardzo dokładny, a pole widzenia kamery osiąga zakres od około 90° do około 25°.

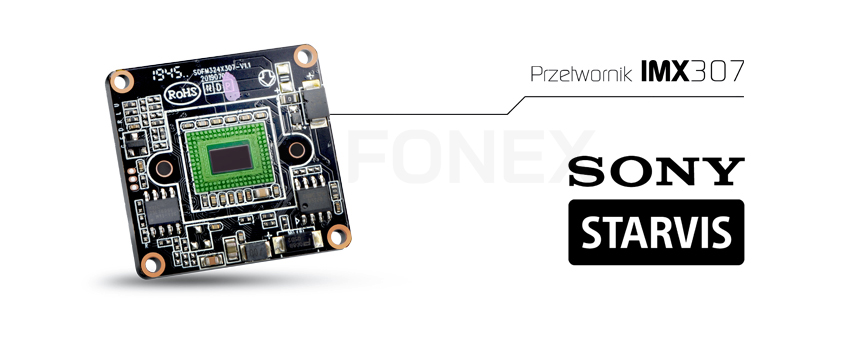

• Przetwornik obrazu SONY STARVIS model IMX307. Wysoka czułość uzyskana na obrazie 5 MPx.

Seria kamer EVX-FHD oparta została o najnowszej generacji przetwornik obrazu SONY STARVIS model IMX307 (matryca CMOS). Rozwiązanie takie zapewnia uzyskanie doskonałego obrazu 5.0 MPx. Przetwornik IMX307 o typie 1/2.8", charakteryzuje wysoka czułość, obraz pozbawiony smużenia oraz naturalne odwzorowanie kolorów R, G, B dzięki wykorzystaniu zaawansowanej techniki filtrów mozaikowych. Najnowszej generacji chip od firmy SONY wyposażony jest ponadto w migawkę elektroniczną ze zmiennym czasem integracji, gwarantującą wysoką stabilność wyświetlanego obrazu.

• Kamera Dzień/Noc z filtrem ICR (TDN), czyli skuteczny monitoring w każdych warunkach oświetlenia.

Wszystkie dostępne kamery z oferty firmy EVERMAX są kamerami wyposażonymi w funkcję Dzień/Noc. Funkcja ta polega na przełączeniu obrazu kolorowego na czarno-biały w słabych warunkach oświetleniowych. Obraz kolorowy dla ludzkiego oka jest znacznie bardziej przyswajalny, a co za tym idzie o wiele bardziej czytelny i wyraźny. Jednak w słabych warunkach oświetlenie, nocą lub w ciemnych, nieoświetlonych pomieszczeniach, zmysł wzroku staje się ograniczony i niestety zawodny. Kamery serii EVX-FHD wyposażone zostały w mechaniczny filtr światła podczerwonego ICR, co powoduje, iż obraz widziany w nocy jest doskonałej jakości. Rozwiązanie to określane jest jako TDN (TrueDayNight), a dodatkowo połączone z zaawansowaną redukcją szumów DNR znakomicie sprawdza się nawet w ekstremalnych warunkach oświetlenia.

• Menu ekranowe OSD. Programowanie funkcji kamer EVERMAX.

Kamery wyposażone są w menu ekranowe OSD, umożliwiające dostosowanie wszystkim parametrów kamery do konkretnych warunków pracy. Podstawowe funkcje oraz funkcje dodatkowe opisane są szczegółowo w instrukcji obsługi. Wszystkie parametry zaprogramowane zostały w sposób fabryczny dla najlepszego odbioru kamery w typowych i najczęściej stosowanych warunkach. Dzięki różnorodnym ustawieniom dostępnym w menu ekranowym OSD, możemy dostosować je do pracy w praktycznie każdym środowisku nawet o specyficznych i nietypowych wymaganiach.

• Certyfikaty i 2 lata gwarancji.

Kamery EVERMAX posiadają:
