Jednorodzinny zestaw wideodomofonowy IP BCS

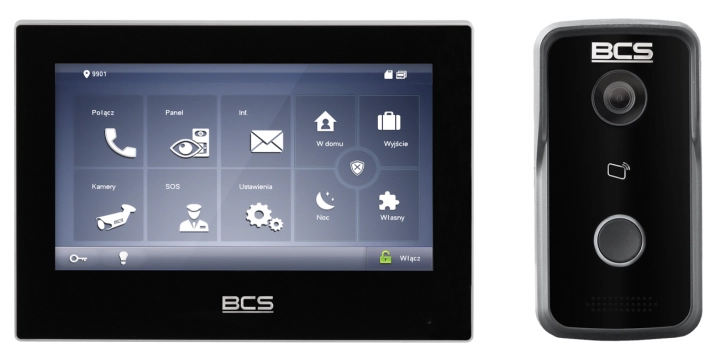

Prezentowany zestaw składa się z trzech elementów: wideomonitora BCS-MON7700B-S, zewnętrznej kasety z kamerą BCS-PAN1300B-S oraz switch'a BCS-B-SP0402.

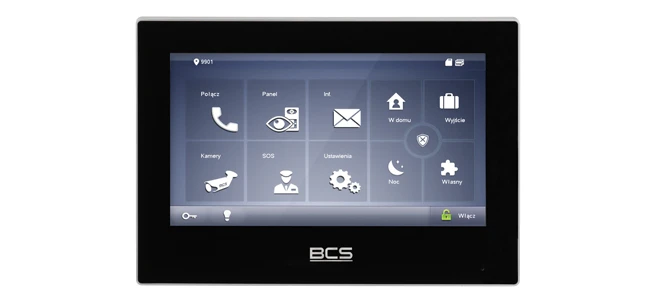

Opis wideomonitora BCS-MON7700B-S
Głośnomówiący monitor IP BCS-MON7700B-S został wyposażony w dotykowy ekran pojemnościowy TFT o przekątnej 7" i rozdzielczości 1024x600. Zarządzenie lokalne monitorem odbywa się za pomocą graficznego interfejsu (ekran dotykowy). Monitor w obudowie koloru czarnego.
Cechy podstawowe monitora wideodomofonowego BCS-MON7700B-S:
- Wideomonitor IP
- Obudowa z tworzywa sztucznego w kolorze czarnym
- Pojemnościowy dotykowy ekran 7" TFT
- Rozdzielczość 1024x600
- Podgląd kamer IP BCS Line oraz Onvif
- Zasilanie 12VDC lub PoE 802.3 at/af/passive
- Max. rozbudowa do 10 monitorów w jednym lokalu dla systemów jednorodzinnych i do 5 dla systemów wielorodzinnych
- Wsparcie kodowania H.264, oraz H.265
- Wyjście przekaźnikowe NO, COM,
- Linia ekonomiczna - brak gniazda karty pamięci.
Opis panelu zewnętrznego BCS-PAN1300B-S
Zewnętrzny panel wideodomofonowy IP BCS-PAN1300B-S dedykowany jest do systemu jednorodzinnego IP BCS. Posiada kolorową kamerę o rozdzielczości 1.0 Mp z przetwornikiem CMOS 1/4". Panel przeznaczony do montażu natynkowego, wyposażony jest w jeden mechaniczny przycisk wywołania z podświetleniem LED. Model posiada także wbudowany czytnik kart Mifare. Panel BCS-PAN1300B-S zamknięty jest w kompaktowej, czarnej obudowie wykonanej z tworzywa sztucznego.
Cechy podstawowe panelu zewnętrznego IP BCS-PAN1300B-S:
- Jednorodzinny panel zewnętrzny IP
- Wbudowany czytnik zbliżeniowy Mifare 13.56MHzF
- Obudowa w kolorze czarnym wykonana z tworzywa sztucznego
- Montaż natynkowy, kompaktowe wymiary: 135×70.4×34.4 mm
- Kamera 1/4” 1.0 Mpx CMOS, oświetlacz ICR
- Obiektyw 2.2 mm, obsługiwana rozdzielczość: 720p/D1
- Wbudowana usługa Web Service – zarządzanie za pomocą przeglądarki internetowej
- Wbudowany przekaźnik (C, NO, NC), obsługa przycisku wyjścia
- Jeden mechaniczny przycisk wywołania z podświetlaniem LED
- Wbudowane komunikaty głosowe ułatwiające obsługę
- Zasilanie lokalne 12V lub PoE 48V (802.3 at/af/passive), klasa szczelności IP54
- Protokół TCP/IP, wbudowany port Ethernet (dołączony adapter)
- Możliwość obsługi za pomocą aplikacji mobilnej BCS Line, funkcja P2P
- Wyjście RS485 do podłączenia dodatkowego modułu przekaźnikowego BCS-MODKD2 (dostępny osobno)
Switch BCS-B-SP0402
Switch BCS-B-SP0402 wyposażony został w 6 portów RJ-45 pracujących z szybkością 10/100 Mbps. Cztery z nich umożliwiają zasilanie urządzeń kompatybilnych ze standardem PoE, np. wideodomofonowy panel zewnętrzny.
Więcej informacji na temat poszczególnych produktów zestawu:
Parametry
techniczne BCS-MON7700B-S, BCS-PAN1300B-S, BCS-B-SP0402 BCS :
| |
BCS-MON7700B-S |
| Linia produktowa |
BCS LINE |
| Kompresja wideo |
H.264, H.265 |
| Typ urządzenia |
Wideomonitor |
| Rodzaj systemu |
IP |
| Wsparcie Onvif |
Tak |
| Typ gniazda Ethernet |
Wbudowane |
| Podłączenie sieci |
LAN |
| Wyjście przekaźnikowe |
NO/COM |
| Sposób montażu |
Naścienny, biurkowy (niezbędny dodatkowy uchwyt) |
| Tryb pracy wideomonitora |
Głośnomówiący |
| Rodzaj ekranu |
Dotykowy, pojemnościowy |
| Przekątna ekranu |
7" |
| Rozdzielczość ekranu |
1024x600 |
| System operacyjny |
Linux |
| Podgląd kamer CCTV IP |
BCS Line/Point/View/Onvif |
| Max jakość strumienia dodatkowego kamery CCTV |
720p |
| Ilość obsługiwanych kamer |
32 |
| Rodzaj zasilania wideomonitora |
12V DC / PoE(802.3at/af/passive) |
| Dodatkowe wyjście |
Brak |
| Kolor monitora |
Czarny |
| Wymiary monitora |
189.6×134.6×26 |
| Waga monitora (g) |
340 |
| Wbudowana karta pamięci |
Nie |
| Model |
BCS-PAN1300B-S |
| Linia produktowa |
BCS Line |
| Wyjście alarmowe |
Nie |
| Typ urządzenia |
Panel zewnętrzny |
| Ilość przycisków wywołania |
1 |
| Rodzaj systemu |
IP |
| Czytnik zbliżeniowy |
Tak, Mifare 13.56MHz |
| Klawiatura |
Nie |
| Ilość kodów otwarcia drzwi |
Nie dotyczy |
| Czytnik palców |
Nie |
| Wyświetlacz |
Nie |
| Diody informacyjne |
Nie |
| Przetwornik kamery |
1/4" |
| Rozdzielczość kamery |
720p |
| Kompresja wideo kamery |
H.264 |
| Wsparcie Onvif |
Tak |
| Kąt widzenia kamery poziomo |
108 |
| Obiektyw panela |
2.2 |
| Regulacja obiektywu (prawo/lewo) |
Nie |
| Podświetlanie kamery |
IR |
| Typ gniazda Ethernet |
Adapter w komplecie |
| Rodzaj zasilania panela |
12V DC / PoE(802.3at/af/passive) |
| Podłączenie sieci |
LAN |
| Wyjście przekaźnikowe |
NO/NC/COM |
| Wyjście RS485 do podłączenia modułu BCS-MODKD2 |
Tak |
| Wyjście zasilające 12V |
Nie |
| Wyjście Wiegand |
Nie |
| Kolor panela |
Grafitowy |
| Wymiary panela(mm) |
135x70.4x34.4 |
| Waga panela(g) |
326 |
| Sposób montażu |
Natynkowy |
| Wsparcie aplikacji mobilnej |
Tak |
| Materiał wykonania |
Tworzywo sztuczne |
| Warunki pracy (temperatura) |
-30°C ~ +60°C |
| Klasa szczelności |
IP65 |
| Klasa wandaloodporności |
nie dotyczy |
| Max pobór mocy |
5W |
| Ilość obsługiwanych lokali |
1 |
